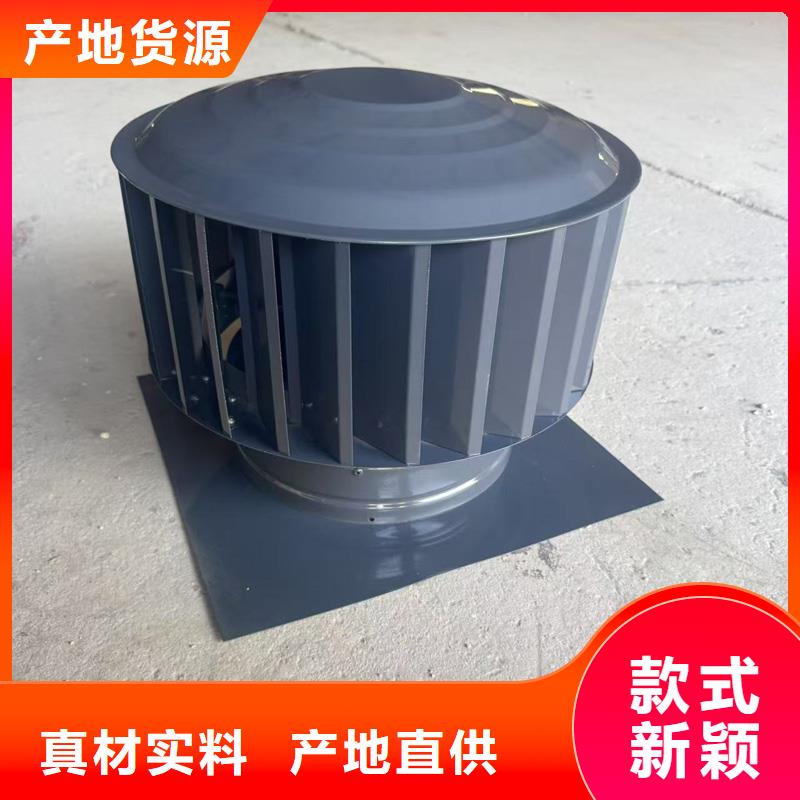

F系列无动力旋转风帽节能环保

北京 2025百叶 A系列 无动力 排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、北京附近平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。

北京 2025百叶 A系列 无动力 屋顶风帽的安装高度超过避雷带时，应与避雷带连接7.12屋顶风帽与基座的连接应牢固，在有台风侵袭地区使用时，底部连接应采取加强措施，具有抵抗合风的能力。7.13 防火止回部件应在排气道和风帽安装完毕并验收合格后由上向下逐层安装。7.14防火止回部件与排气道进气口连接部位应采取密封措施确保连接处不漏气。G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PC2系列是防火导流式厨房双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、北京同城防雨雪功能。其他特点详见第61~65页H系列为单简等截面排气道系统。排气道可分成两节对接安装。采用外壁吊拉件替代传统承托，在对接内壁设置连接件防止平移错位，便于密封，方便安装。防火止回阀为贯通式，采用蝶式阀片开启时减少对管道截面的占用。采用直排风帽，具有防雨雪功能，有金属和混凝土两种风帽可供选择。其他特点详见第66~70页

北京 2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、北京当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。
